绝缘管型母线槽的结构与特点

母线作为电力系统配电装置中的重要连接导体，起着汇集、分配和传输电能的作用，母线的性能优劣，直接影响到电力系统运行的稳定性和可靠性。相比传统的电缆母线、矩形母线或封闭母线，绝缘管型母线具有载流量大、集肤效应低、温升低、允许应力大、安全防触电、稳固抗震、安装方便、免于维护等优点，其应用越来越广泛。绝缘管型母线与铜排母线的技术经济性能对比。

绝缘管型母线的金属屏蔽层采用高强度的编制铜网带；外套保护层使用聚烯烃高分子聚合物绝缘护套。每段管型母线接头处均设有屏蔽筒接地层，以实现有效接地，并保证电势为零，不会产生磁涡流现象。

拧紧螺栓时，必须依次均匀地应用每个螺栓。这是为了防止设备过程中剪切力的作用而损坏螺栓上的绝缘套。在工程施工过程中，已发现螺栓绝缘套受力破坏而形成管状母线绝缘的下降状态的几个原因。接地连接可以通过使用母线壳来满足接地要求，但是在喷涂所有母线壳时，管状母线的两个部分必须通过接地螺栓与电线连接。

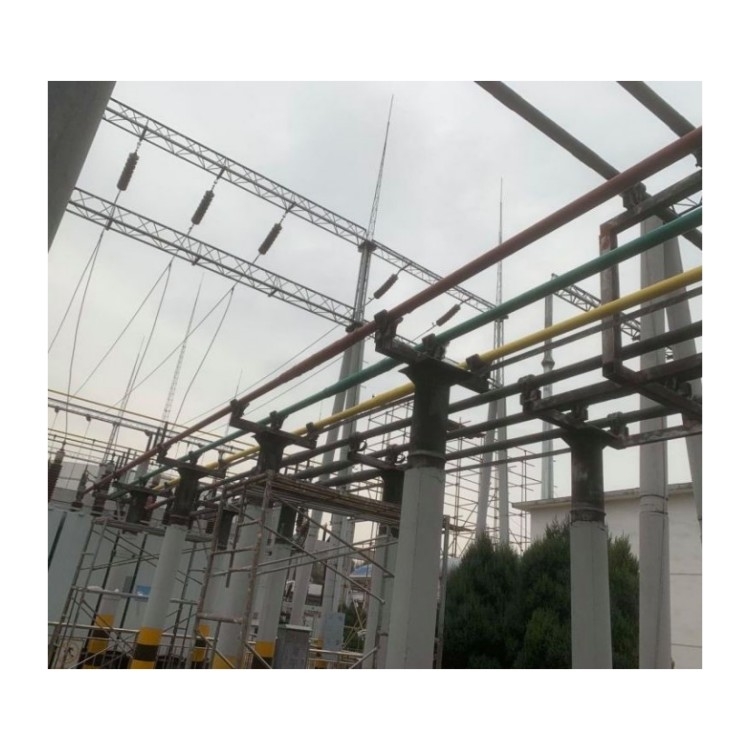

动稳定试验结果表明，电压10kV、额定电流4000A的铜质管母，可承受63kA（4s）短路电流冲击。可以直接将管母线固定在钢构架上或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强的抗震动能力。不受环境干扰，可靠性高，每相是封闭式屏蔽绝缘，内部无凝露产生，且消除了外界潮气，灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性，母线架构简明、布置清晰、安装方便、维护工作量少。

绝缘管形母线的主绝缘材料为聚四氟乙烯，有优良的电气性能和化学稳定性，可在－200℃～＋200℃中正常工作，介质损耗小、阻燃、耐老化、配合其他绝缘材料，产品的使用寿命≧20年。
