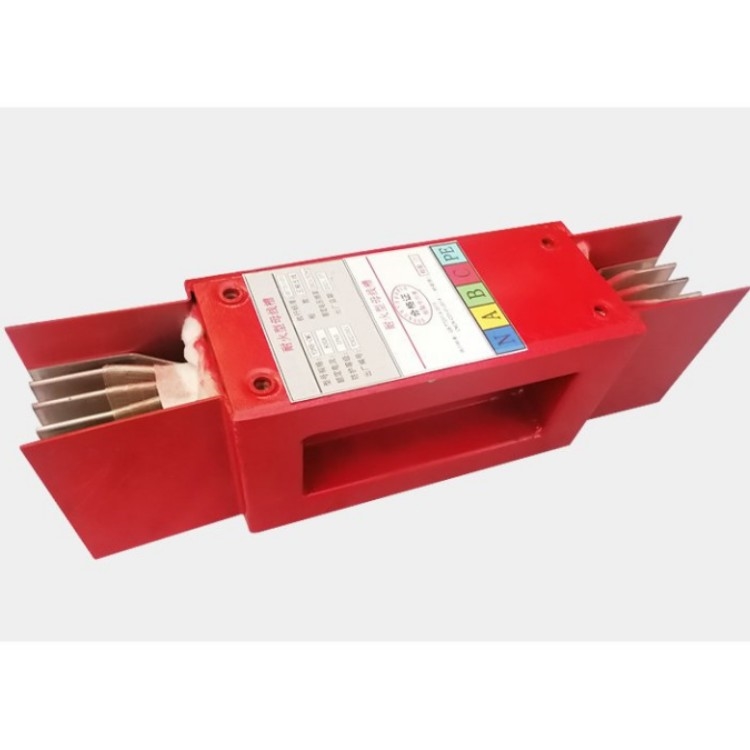

5000A耐火型母线槽要熟练掌握什么安装技巧

5000A耐火型母线槽作为现代建筑中重要的电力配送设备，其正确的安装不仅关系到电力系统的稳定运行，更直接影响到火灾情况下人员疏散和消防救援的电力保障。下面将系统阐述耐火母线槽的专业安装方法还有安装技巧，涵盖前期准备、安装流程、技术要点及维护保养等关键环节。

安装前的准备工作：

耐火母线槽安装前的准备工作是确保后续安装质量的基础，必须严格执行。首先要检查母线槽外壳是否完整无损坏，确认外壳螺栓无松动且连接可靠，同时检查插接口是否关闭并锁紧。这是防止安装后出现安全隐患的首要步骤。

在材料验收合格后，需进行详细的现场勘察。根据最终设计走向，确认路径上的障碍物及预留位置有无更改，确保实际安装环境与设计图纸一致。同时，使用500V兆欧表测量母线槽的绝缘电阻，每节绝缘电阻值不应小于20MΩ，这是检验母线槽绝缘性能是否达标的关键指标。

安装前的技术交底也至关重要。施工人员必须熟悉图纸了解母线槽的排列方向、分段编号、相序标识等信息，避免安装过程中出现顺序错误。同时应检查安装环境，清除可能影响施工的障碍物，为后续安装创造良好条件。

过载能力：母线槽过载能力主要取决于它用的绝缘材料工作温度，母线槽用的绝缘材料过支采用工作温度为105℃的材料，现已开发出工作温度为140℃以上的辐射交联阻燃缠绕带（PER）和辐射交联聚烃热收缩管。而电缆所用的绝缘材料常期工作温度一般为95℃和105℃，因此母线槽的过载能力远远大于电缆。散热性能：电缆的绝缘材料（芯线绝缘和外皮绝缘）既是绝缘材料，又是隔热材料，因此电力电缆在桥架内敷设时，最多允许敷设2层，其原因是考虑散热，母线槽利用空气传导散热，并通过紧密接触的金属外壳，把热量散发出去，因此它的散热性能和电缆相比，电缆散热性能可见一般了。

安装步骤：
1.支架安装
根据设计要求，在安装现场确定支架的安装位置，并进行标记。支架的间距应符合设计规定，一般水平安装时支架间距不宜大于2m，垂直安装时支架间距不宜大于3m。使用膨胀螺栓或焊接等方式将支架固定在建筑物的结构上，确保支架的牢固可靠。
2.母线槽连接
将母线槽吊运至安装位置，并按照顺序进行连接。在连接前，要清理母线槽的连接面，确保其干净、无杂物。使用专用的连接器将母线槽连接起来，连接器的安装要牢固，螺栓拧紧力矩应符合规定要求。连接完成后，要检查母线槽的连接是否紧密，有无松动现象。
3.弯头与三通安装
根据现场的实际情况，安装弯头和三通。在安装时，要注意弯头和三通的方向和角度，确保母线槽的走向符合设计要求。弯头和三通的连接方式与母线槽的连接方式相同，要保证连接的可靠性。
4.接地安装
为了确保安全，耐火型母线槽必须进行可靠的接地。将母线槽的外壳与接地干线连接起来，接地连接应牢固，接地电阻应符合规定要求。接地安装完成后，要进行接地电阻测试，确保接地系统的有效性。

安装后的检查与测试：
1.外观检查
安装完成后，对耐火型母线槽的外观进行全面检查。检查母线槽的表面是否有划伤、变形等缺陷，连接部位是否紧密，密封是否良好。
2.绝缘测试
使用绝缘电阻测试仪对母线槽的绝缘电阻进行测试。测试时，要确保母线槽处于停电状态，并将母线槽的各相导体与外壳之间进行充分放电。绝缘电阻值应符合设计要求，一般不应低于0.5MΩ。
3.通电测试
在绝缘测试合格后，进行通电测试。通电前，要再次检查母线槽的连接是否牢固，接地是否良好。通电后，观察母线槽的运行情况，检查是否有发热、异响等异常现象。

5000A耐火型母线槽安装中的关键注意事项：

耐火母线槽的安装过程中，有几个关键点需要特别关注。压板螺栓不应拧得过紧，因为压板的主要作用是定位而非固定，过紧的螺栓会影响母线的自由伸缩，可能导致热胀冷缩时产生应力。

母线槽的走向应尽量选择捷径，这不仅能减少材料损耗，还能降低线路能量损耗，提高供电效率。同时，整个系统安装完成后需要进行矫正和调整，确保水平度和垂直度不超差，全长误差不应超过10毫米。

对于接头部位要特别注意包扎好，防止杂物、垃圾落入其中影响导电性能。弹簧支架上的弹簧必须处于能上下自由伸缩的状态，以保证系统能够自适应调整。
